Quando si lavora in ambito elettromeccanico, la velocità è tutto: creare schemi, distinte base, liste di collegamento e assiemi 3D cablati con SOLIDWORKS Electrical permette di accelerare la fase di progettazione e validazione. Ma generare tanti dati così rapidamente porta con sé una sfida: come organizzarli e metterli al sicuro?
La risposta, per molti team di progettazione, è l’integrazione con SOLIDWORKS PDM. Con gli aggiornamenti 2025, questo collegamento è diventato ancora più fluido, potente e accessibile, aprendo nuove possibilità di collaborazione tra progettazione elettrica e gestione dati.
Perché integrare SOLIDWORKS Electrical con SOLIDWORKS PDM 2025?
Molti ingegneri utilizzano già entrambi i sistemi, senza sapere che possono lavorare insieme. Unendo Electrical a PDM, tutti i dati di progetto – elettrici e meccanici – vengono consolidati in un unico ambiente. Non si tratta solo di archiviare file, ma di sfruttare tutte le funzioni di un sistema di gestione dati:
- controllo delle versioni per sapere sempre quale revisione è in uso,
- flussi di approvazione per garantire la qualità,
- schede dati e ricerche avanzate per trovare subito ciò che serve.
In pratica, la gestione dei progetti elettrici diventa più ordinata, sicura e collaborativa.
Funzionalità chiave dell’integrazione
- BOM avanzata: SOLIDWORKS Electrical e SOLIDWORKS PDM Professional generano documenti virtuali con la distinta elettrica aggiornata, filtrabile per posizione, tipo di componente o a livello globale.

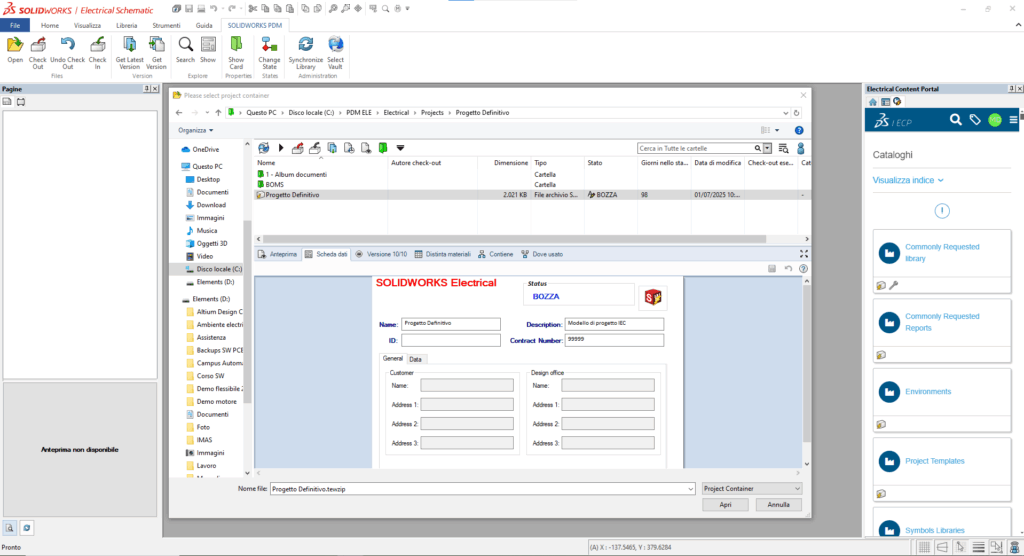

- Visualizzazione semplificata: niente più installazioni di viewer dedicati. I progetti si consultano in PDM come file eDrawings o PDF, anche via web con PDM Professional e Web2.
- Gestione libreria: sincronizzando la libreria elettrica in PDM, le distinte si popolano automaticamente con dati sempre corretti (codici parte, descrizioni, ecc.).
- Mappatura variabili: Electrical e PDM parlano lingue diverse? Nessun problema: le variabili possono essere mappate e sincronizzate a piacere.
Configurazione: più semplice che mai
Per accedere a queste funzioni sono richieste le licenze SOLIDWORKS Electrical Schematic Professional e SOLIDWORKS PDM Professional.
La grande novità della versione 2025 è che il connettore Electrical è integrato nativamente in PDM. Questo semplifica notevolmente setup e manutenzione, che in passato richiedevano un’installazione separata.

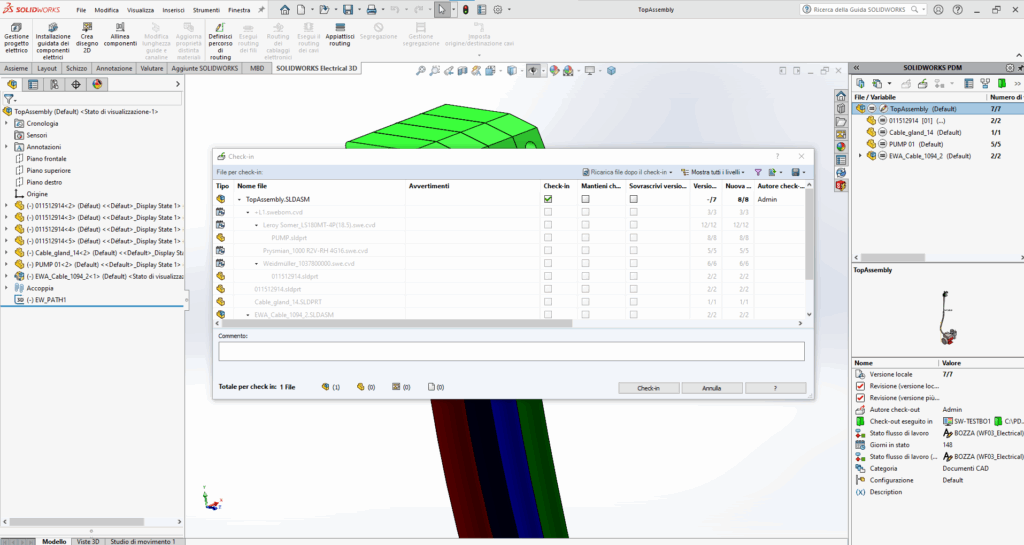

Sono disponibili diversi livelli di integrazione, dal semplice export fino al PDM Add-In, la soluzione più completa per il controllo totale dei dati. Una volta collegati i sistemi, Electrical invia automaticamente i dati al vault PDM, che gestisce librerie, distinte e variabili in modo centralizzato.
Conclusione
L’integrazione tra SOLIDWORKS Electrical e SOLIDWORKS PDM Professional 2025 non è solo una comodità tecnica: è un passo decisivo per chi vuole rendere la progettazione elettrica più sicura, collaborativa ed efficiente. Unendo i due mondi – elettrico e meccanico – in un unico ambiente di gestione, si riducono errori, si accelera il lavoro e si liberano risorse per concentrarsi sull’innovazione.
