Con SOLIDWORKS Simulation 2026 Dassault Systèmes interviene su tre aspetti che, nella pratica quotidiana, fanno la differenza: modellazione più realistica, lettura dei risultati più chiara e prestazioni migliori sui modelli complessi. Alcune funzioni sono “piccole” solo in apparenza: in realtà riducono workaround, tagliano tempi di setup e rendono le analisi più robuste quando il modello non è un esercizio accademico, ma un assieme reale con connettori, travi, shell e vincoli non banali.
Vediamo le principali novità.
Connettore Cable
Abbiamo avuto modo di provare in anteprima una delle nuove funzionalità di SOLIDWORKS Simulation 2026: il connettore per cavi. Una novità davvero interessante per chi lavora con strutture tese come ponti strallati, gru o altri elementi strutturali.
Con questa nuova funzione possiamo modellare cavi in tensione tra:
facce di solidi,
bordi circolari di shell,
vertici (di solidi o shell),
oppure combinazioni tra questi elementi.

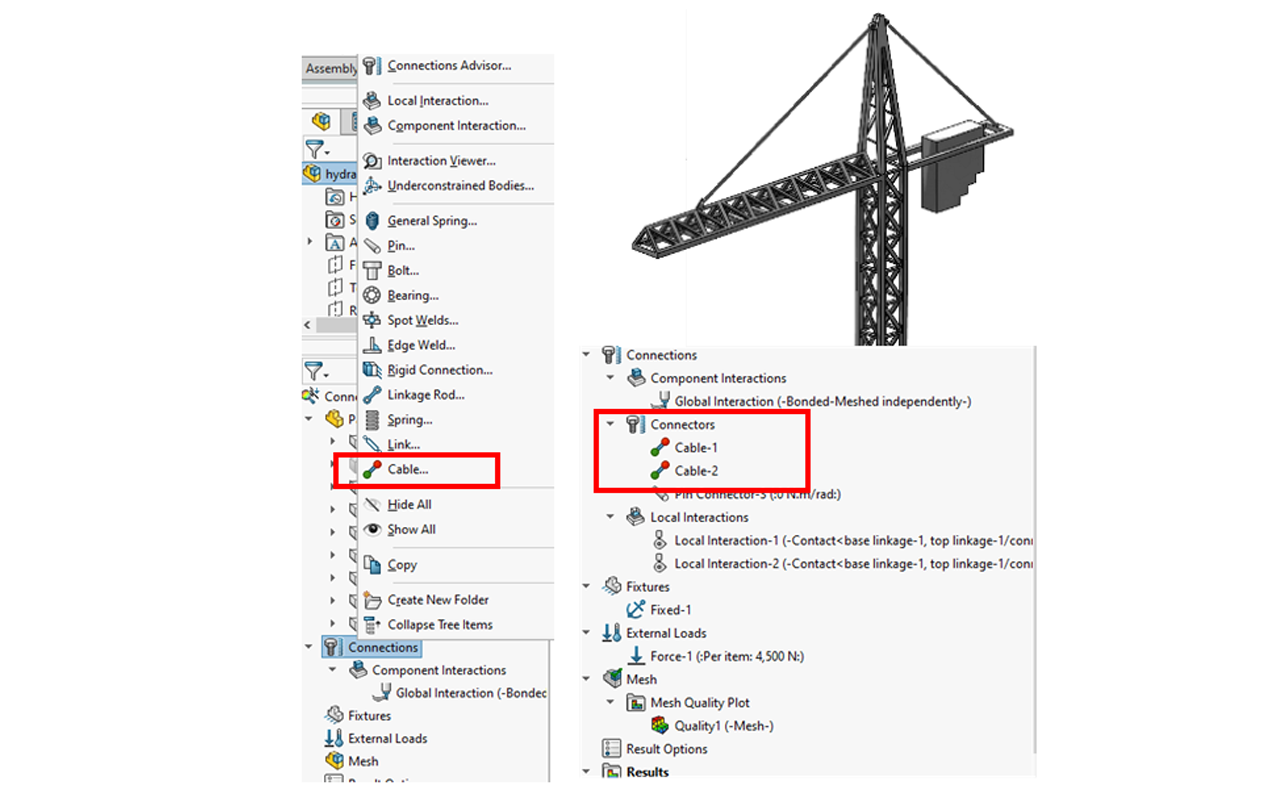

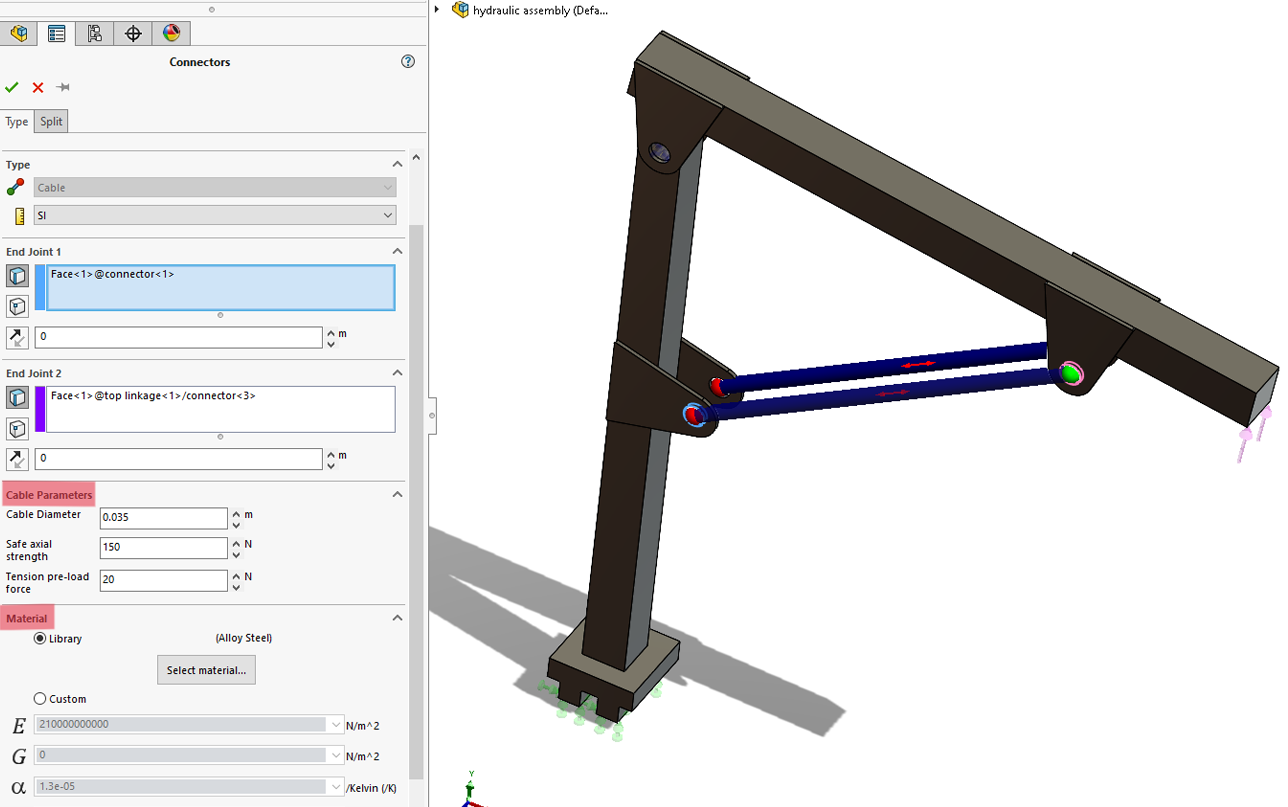

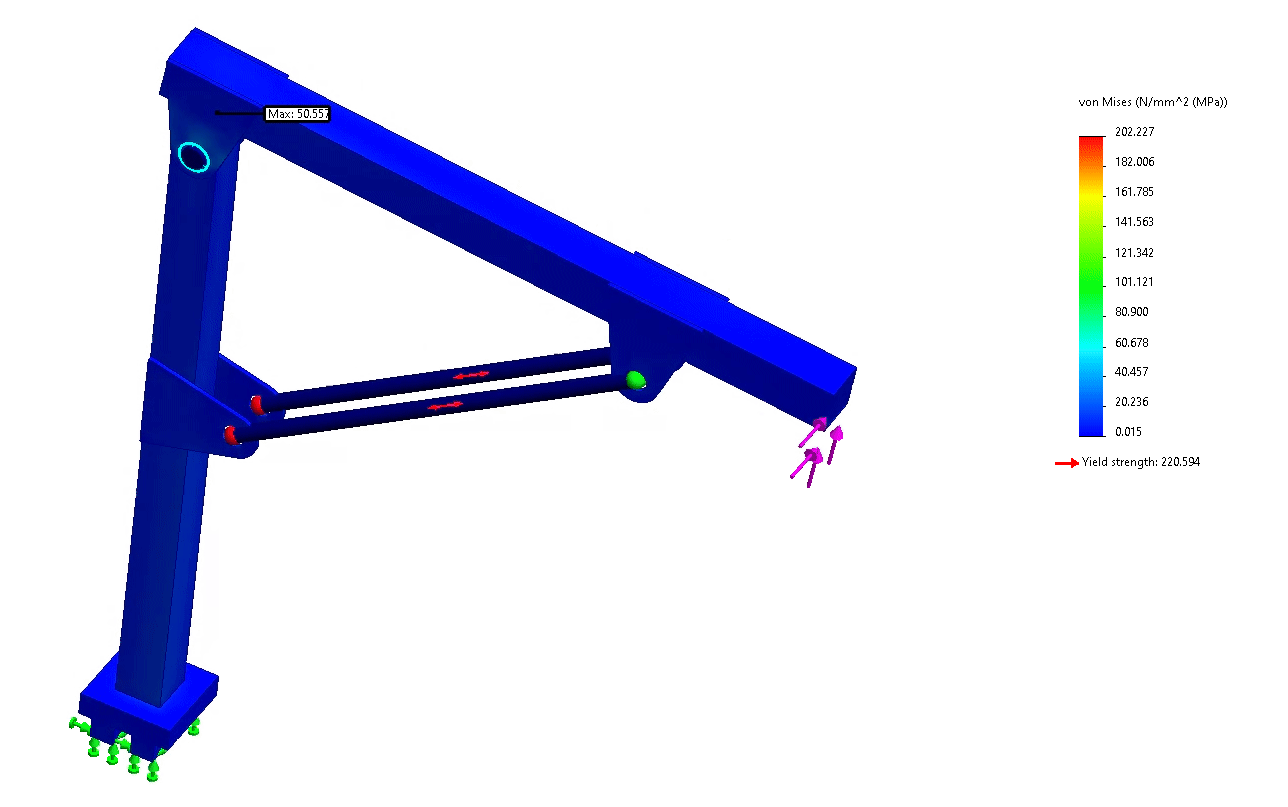

Abbiamo testato il connettore Cable su un modello tutorial di SOLIDWORKS: è sufficiente selezionare i punti di ancoraggio e, successivamente, possiamo definire i parametri del cavo (vedi immagine), come diametro, tensione di pretensionamento e resistenza assiale di sicurezza. In questo modo otteniamo un comportamento realistico del cavo sotto carico, particolarmente utile in post-elaborazione per verificare se il cavo in tensione è in grado di sopportare i carichi assiali applicati.
Inoltre, possiamo assegnare un materiale dalla libreria di SOLIDWORKS oppure personalizzarlo cliccando su “Custom”.

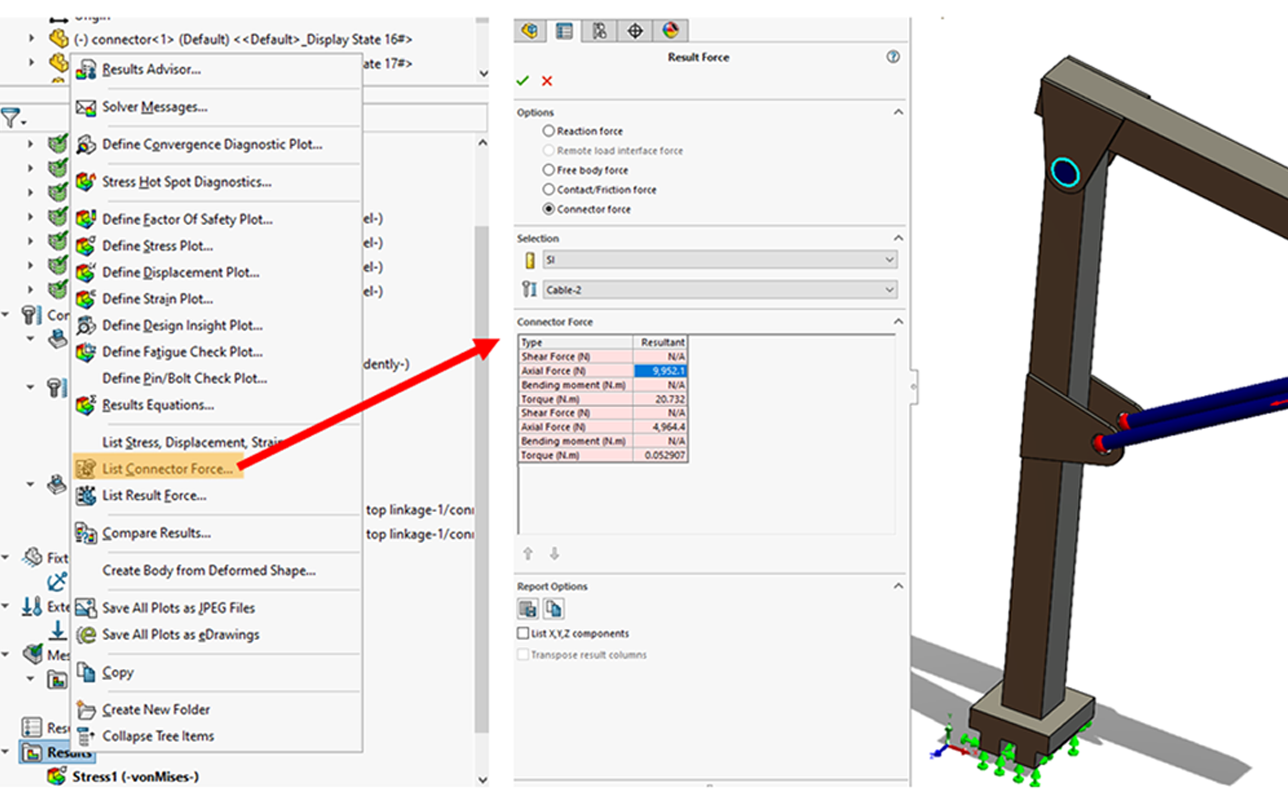

Dopo la simulazione, è anche possibile visualizzare direttamente la forza assiale che agisce sul cavo. Per visualizzare i risultati del connettore Cable, facciamo clic con il pulsante destro del mouse su “Risultati” e selezioniamo “Elenco forza connettore”.
Il connettore per cavi è disponibile negli studi di statica lineare ed è incluso nelle versioni Simulation Professional e Simulation Premium.
È una funzione che aspettavamo da tempo e che apre nuove possibilità nella modellazione strutturale!
Maggiore flessibilità nell’applicazione delle forze sui corpi trave
Un’altra novità interessante introdotta nella nuova versione di SOLIDWORKS Simulation riguarda l’applicazione dei carichi di forza sui corpi trave. Fino alla versione precedente, era possibile applicare una forza solo con l’opzione predefinita “Per elemento”, che distribuiva il carico in modo uniforme su ciascun corpo trave selezionato.

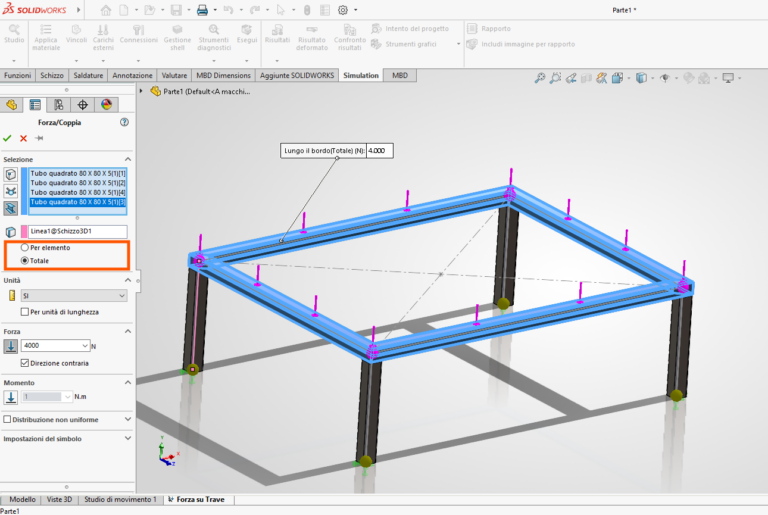

Nella nuova versione, nel PropertyManager Forza/Coppia, è stata introdotta una nuova opzione: “Totale”. Questa modalità consente di distribuire il carico complessivo in modo proporzionale alla lunghezza di ciascun corpo trave coinvolto, offrendo maggiore precisione e controllo nella simulazione strutturale.
Questa funzionalità è particolarmente utile quando vogliamo simulare carichi distribuiti in modo realistico su strutture composte da travi di lunghezze diverse.

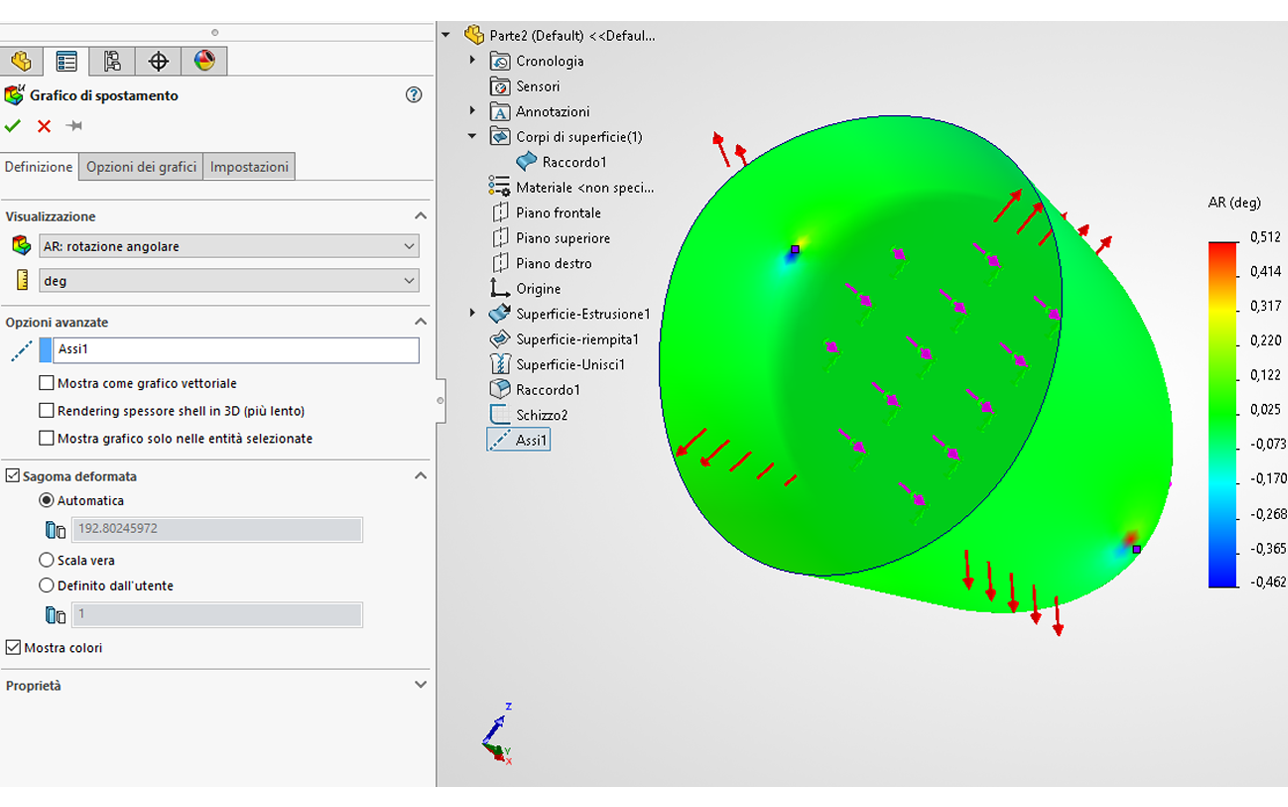

Visualizzazione della deformazione angolare
Possiamo tracciare i risultati della rotazione angolare rispetto a un asse specifico, scegliendo l’unità di misura in gradi o radianti.

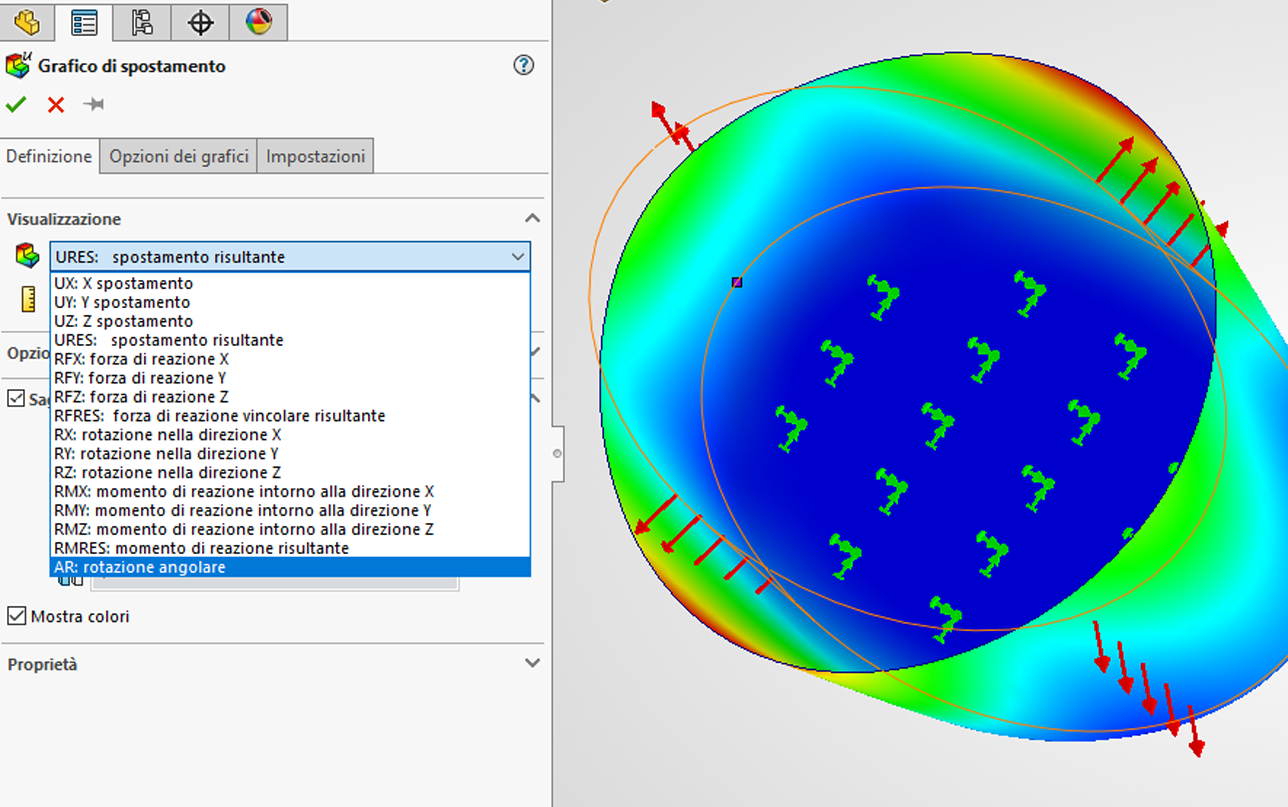

Per accedere a questa funzionalità è sufficiente aprire il Grafico di spostamento, selezionare tra le modalità di visualizzazione l’opzione AR: Rotazione angolare (vedi immagine) e indicare l’asse desiderato nelle Opzioni avanzate.
La funzione è disponibile per gli studi statici e statici non lineari, a condizione che la mesh sia composta interamente da elementi solidi, shell o trave. Gli studi con mesh miste, invece, non sono supportati per questa tipologia di visualizzazione.
Grazie a questa novità, l’analisi delle deformazioni angolari diventa più intuitiva e versatile, offrendoci un controllo ancora più preciso sui risultati delle simulazioni.

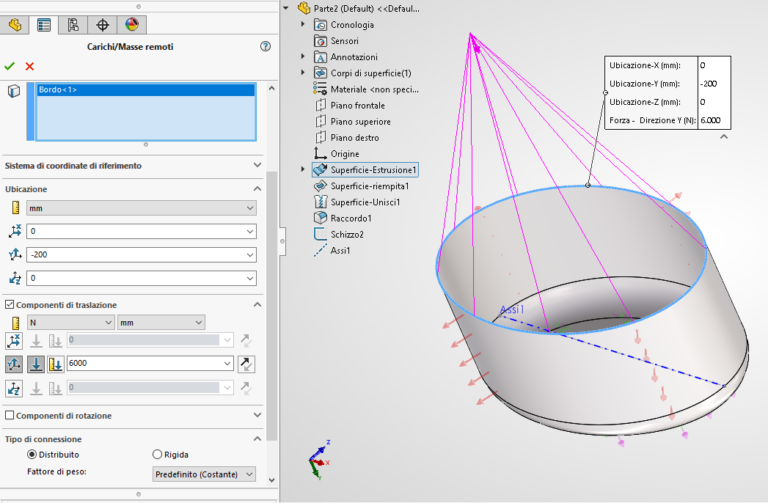

Carichi e masse remoti distribuiti: ora supportati anche sui bordi delle shell
Nella gestione dei carichi remoti e delle masse remote, la formulazione dell’accoppiamento distribuito è stata estesa anche ai bordi delle shell.
In pratica, quando selezioniamo un bordo di una shell come punto di applicazione, il carico o la massa remoti vengono distribuiti in modo più efficace tra i nodi lungo quel bordo. In passato, questa possibilità era limitata esclusivamente alle facce, riducendo la flessibilità nelle configurazioni più complesse.
Questa miglioria è disponibile per gli studi di statica lineare e si applica anche agli studi di progettazione dei recipienti associati a fatica, progettazione e pressione.
Grazie a questo aggiornamento, possiamo modellare in modo più realistico e preciso le condizioni di carico su strutture sottili e complesse, migliorando l’affidabilità delle simulazioni.
Estensione del calcolo delle forze del corpo libero ai corpi solidi
È stata introdotta una miglioria nel calcolo delle forze del corpo libero: questa funzionalità è ora estesa anche ai corpi solidi. Dalla sezione dei Risultati possiamo attivare “Forza risultati” e selezionare l’opzione “Forza corpo libero”, quindi indicare uno o più corpi solidi nella sezione Selezione. Il software calcolerà automaticamente le forze che agiscono su ciascun corpo selezionato, offrendo una visione più dettagliata dell’equilibrio delle forze interne.
Questa funzionalità tiene conto anche dei carichi basati sull’accelerazione, come:
Gravità
Forze centrifughe
Eccitazioni della base
La novità è disponibile per gli studi statici lineari e non lineari, rendendo l’analisi ancora più completa e realistica, soprattutto in presenza di condizioni dinamiche o simulazioni più complesse.
Prestazioni ottimizzate per gli studi con connettori
Sono stati introdotti significativi miglioramenti nelle prestazioni di calcolo per gli studi che utilizzano connettori con accoppiamento distribuito (ad esempio bulloni, cuscinetti e aste di collegamento).
Novità principali
Solutore Intel Direct Sparse
È stata rimossa la precedente limitazione che impediva la risoluzione di modelli con più di 800 elementi di superficie.
Modelli complessi che prima risultavano irrisolvibili ora possono essere calcolati con successo.
Si registra inoltre una notevole riduzione dei tempi di soluzione per modelli che impiegano connettori distribuiti su un elevato numero di nodi.
Solutore FFE Plus
Anche questo solutore beneficia di tempi di calcolo più rapidi per modelli con connettori distribuiti e mesh complesse.
Questi miglioramenti rendono le simulazioni più efficienti e accessibili, soprattutto negli ambiti in cui precisione e complessità dei collegamenti strutturali sono fondamentali.
Studio di instabilità: estrazione selettiva dei fattori di carico di punta positivi
Nell’esecuzione di uno studio di carico di punta possiamo ora estrarre esclusivamente i fattori e i modi di instabilità positivi.
Questa opzione, chiamata “Estrai solo fattori dei carichi di punta positivi”, è disponibile nella finestra di dialogo “Proprietà” dello studio carico di punta. Quando la attiviamo, il solutore passa automaticamente alla modalità “Automatico”, escludendo dalla simulazione tutti i fattori di carico negativi e i relativi modi di instabilità, che in precedenza potevano essere calcolati ma che spesso non risultano fisicamente significativi nella maggior parte delle applicazioni ingegneristiche.
Questa miglioria ci consente di:
ridurre il rumore nei risultati;
concentrarci sui modi di instabilità realmente critici;
migliorare l’efficienza del calcolo e la leggibilità dei dati.
È una funzione particolarmente utile quando lavoriamo su strutture soggette a carichi assiali o di punta e vogliamo ottenere risultati più pertinenti e affidabili.

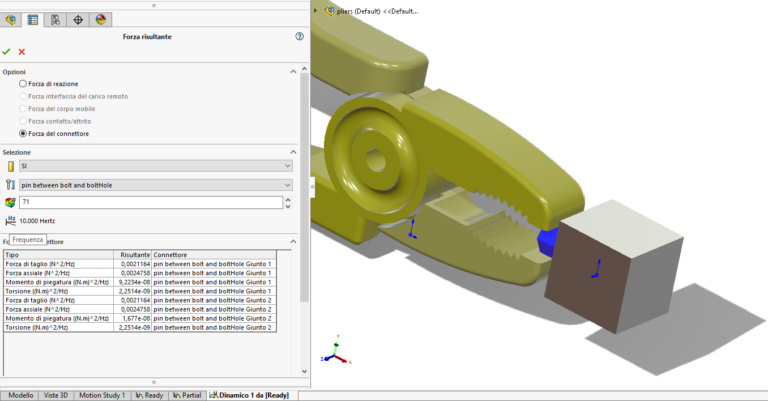

Forze del connettore a perno negli studi di vibrazioni casuali
Nei modelli di vibrazione dinamica lineare casuale, è ora possibile estrarre le forze del connettore a perno, inclusi:
- Forza di taglio
- Forza assiale
- Momento flettente
- Torsione/Coppia
Dai risultati, cliccando su Forza risultato e selezionando “Forza connettore”, si accede a un elenco dettagliato delle componenti X, Y, Z rispetto al sistema di coordinate globale o locale, oltre alla forza risultante.
I valori sono espressi in termini di PSD (densità spettrale di potenza), che rappresentano la distribuzione delle forze nel dominio delle frequenze. È inoltre possibile generare un grafico di risposta per visualizzare l’andamento delle forze nel tempo.
Questa funzionalità consente un’analisi più accurata del comportamento dei connettori a perno sotto carichi dinamici, migliorando la comprensione della distribuzione del carico in condizioni reali.
Conclusioni
SOLIDWORKS Simulation 2026 non è una release fatta di “ritocchi”: porta funzioni che ridimensionano workaround (Cable e bordi shell), aumentano la qualità del setup (forze sulle travi) e migliorano la leggibilità dei risultati (rotazione angolare, corpo libero sui solidi), oltre a intervenire su un tema cruciale: prestazioni e calcolabilità dei modelli complessi.
Se vuoi capire quali di queste funzioni incidono davvero sul tuo caso e come impostarle correttamente, il team SolidWorld può supportarti con una valutazione del modello e una demo mirata.
Vuoi approfondire SOLIDWORKS Simulation 2026? Contattaci, analizzeremo insieme il tuo scenario e le best practice per ottenere risultati affidabili.
