HandySCAN 3D | EVO Series
Maggiore efficienza per la metrologia 3D
Precisione metrologica per un'usabilità migliore
Progettata per garantire la massima accuratezza e pensata per semplificare il lavoro quotidiano, la Serie EVO unisce metrologia 3D avanzata, interfaccia grafica integrata e realtà aumentata. Uno scanner 3D manuale potente e wireless che ottimizza i flussi di ispezione, accelera la documentazione e rende la scansione accessibile sia ai nuovi utenti sia ai professionisti più esperti.
I vantaggi
Accuratezza
Realizza il disegno CAD 3D del tuo prodotto in modo dettagliato senza tralasciare nulla al caso.
Velocità
Lo scanner 3D manuale più rapido sul mercato, per acquisire dati accurati in tempi brevi.
Wireless
Scansione senza cavi per la massima libertà di movimento e operatività in ogni ambiente lavorativo.
Interfaccia
Schermo integrato per visualizzare e controllare la scansione in modo intuitivo ed efficiente.
Certificato ISO 10360
Verifica metrologica secondo standard per misurazioni ripetibili e tracciabili con precisione riconosciuta.

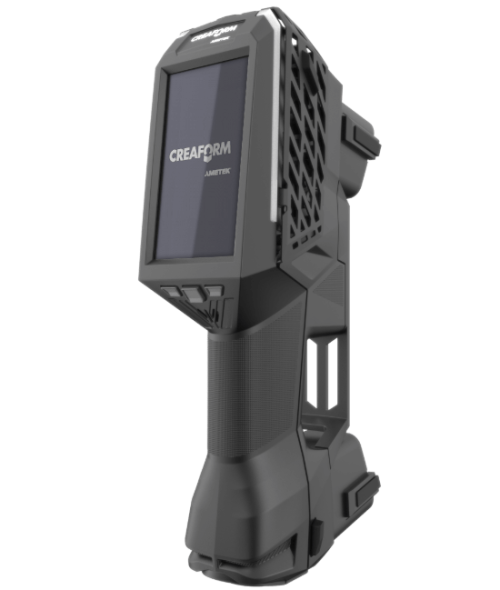

HandyScan 3D | EVO
La HandySCAN 3D | Serie EVO integra funzionalità avanzate che migliorano in modo concreto l’esperienza di scansione e i flussi di lavoro metrologici, con certificazione ISO 10360 a garanzia dell’affidabilità delle misure.
L’interfaccia grafica con schermo touchscreen integrato, supportata da realtà aumentata e fotocamera, consente di visualizzare i dati in tempo reale, guidare l’operatore durante la scansione e documentare le ispezioni direttamente sul dispositivo.
La tecnologia wireless garantisce massima libertà di movimento, mentre l’elevata velocità di acquisizione e l’allineamento automatico permettono di ottenere risultati accurati in meno tempo, anche su geometrie complesse o in ambienti produttivi.
Fonte luminosa: 46 linee laser blu (+1 linea ulteriore) + puntatore laser
Frequenza di misurazione: 2.800.000 misurazioni/s
Scopri HandyScan 3D | EVO Series
Settori di applicazione
Specifiche tecniche
| HandySCAN EVO | Elite | |
|---|---|
| ACCURATEZZA | 0,020 mm / 0,015 mm |
| ACCURATEZZA VOLUMETRICA (basata sulle dimensioni della parte | 0,020 mm + 0,020 mm/m 0,020 mm + 0,015 mm/m 0,015 mm + 0,015 mm/m |
| ERRORE DI FORMA (SFERA) | 0,030 mm |
| ERRORE DI FORMA (PIANO) | 0,050 mm |
| TEST DI ACCETTAZIONE | In base alla norma ISO 10360 |
| CAPACITÀ DI MISURAZIONE (a una distanza di lavoro di 0,3 m) | |
| Perno | 0,750 mm |
| Foro | 1,250 mm |
| Gradino | 0,025 mm |
| Parete | 0,500 mm |
| RISOLUZIONE DELLE MISURAZIONI | 0,025 mm |
| RISOLUZIONE DELLE MESH | 0,100 mm |
| FREQUENZA DI MISURAZIONE | 2 800 000 misurazioni/s |
| FONTE LUMINOSA | 46 linee laser blu (+1 linea ulteriore) + puntatore laser |
| CONTROLLI DELLO SCANNER | Schermo touchscreen da 4,3 pollici e pulsanti fisici |
| FOTOCAMERA | 12 megapixel, abilitata alla realtà aumentata |
| DISTANZA DI LAVORO | 200-750 mm |
| PROFONDITA' DI CAMPO | 550 mm |
| INTERVALLO DIMENSIONI COMPONENTE | 0,05-4 m |
| PESO | 1,04kg |
| DIMENSIONI | 86 x 121 x 285 mm |
| CERTIFICAZIONI | Conformità EC (Direttiva compatibilità elettromagnetica, Direttiva bassa tensione), compatibile con pile ricaricabili (se di rilievo), IP50, RAEE |
| BREVETTI | CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135, CA 3,223,372 |
